Строительные металлоконструкции — это изготовленные из металла элементы и собранные из них системы, которые выполняют заданную проектом функцию в здании или сооружении. Колонна передаёт усилия на основание, балка работает в составе перекрытия или покрытия, связи обеспечивают предусмотренную схемой совместную работу каркаса, а соединительные детали передают усилия между элементами.
В российской практике большинство таких решений выполняют из стали, поэтому нормативное ядро темы составляют документы о стальных строительных конструкциях. ГОСТ 23118-2019 устанавливает общие требования к определённым стандартом стальным конструкциям, а СП 16.13330.2017 посвящён их проектированию. Конкретный объект всегда требует проверки действующей редакции норм, проектной документации и условий эксплуатации.
Материал ниже помогает заказчику понять устройство системы и правильно поставить задачу. Он не заменяет расчёт, рабочую документацию, экспертизу и решения ответственных участников конкретного проекта.
Что называют строительными металлоконструкциями?
Строительными металлоконструкциями называют металлические элементы и системы, которым проектом назначена функция в здании или сооружении. Это не просто сталь определённой формы: конструкция связана с расчётной схемой, узлами, требованиями к изготовлению, защите, комплектности и монтажу.
В нормативных документах используется более точное выражение «стальные строительные конструкции». Так называется ГОСТ 23118-2019, область применения которого охватывает определённые стандартом конструкции зданий и сооружений различного назначения. Разговорный термин «металлоконструкции» шире: им могут называть и алюминиевые системы, и отдельные изделия, и даже заготовки. Поэтому в техническом задании лучше не ограничиваться одним словом, а указывать назначение, материал, марку элемента по проекту и комплект документации.
В составе объекта металлоконструкция может быть несущей, ограждающей, обслуживающей оборудование или обеспечивающей доступ. Название само по себе не раскрывает её работу. Например, площадка может воспринимать эксплуатационные воздействия и одновременно связывать другие элементы, а ограждающая система может передавать ветровое воздействие на несущий каркас. Окончательную функцию определяет проект.
Чем металлоконструкция отличается от металлопроката и металлоизделия?
Металлопрокат — это исходная металлургическая продукция, металлоизделие — широкая категория готовых деталей, а строительная конструкция имеет определённое место и функцию в проекте. Двутавр, лист или профильная труба ещё не становятся балкой, колонной либо связью только по названию и форме.
| Понятие | Что это в рабочей цепочке | Что требуется уточнить |
|---|---|---|
| Металлопрокат | Лист, полоса, уголок, швеллер, двутавр, труба и другой профиль как материал или заготовка | Стандарт продукции, марку или класс материала, размеры, состояние поставки, документы партии |
| Металлоизделие | Изготовленная деталь или самостоятельная продукция из металла | Назначение, чертёж, материал, обработку, допуски, покрытие и приёмку |
| Строительная металлоконструкция | Элемент либо система, работающие в объекте по проекту | Марку по рабочей документации, расчётную функцию, геометрию, узлы, защиту, комплектность, правила изготовления и монтажа |
Различие важно при закупке. Если в заявке написано только «двутавр для перекрытия», поставщик видит вид продукции, но не получает полноценного проектного решения. Неизвестны расчётная схема, длина, закрепления, узлы, марка стали, требования к отверстиям, сварке, покрытию и документам. Корректная заявка должна быть связана с актуальной спецификацией и чертежами.
На сайте АР ФАРВАТЕР эти направления разведены по отдельным страницам: производство металлоконструкций относится к элементам для строительных задач, а производство металлоизделий охватывает более широкий класс продукции. Такое разделение полезно сохранить и в навигации статьи.
Из каких элементов состоит металлический каркас?

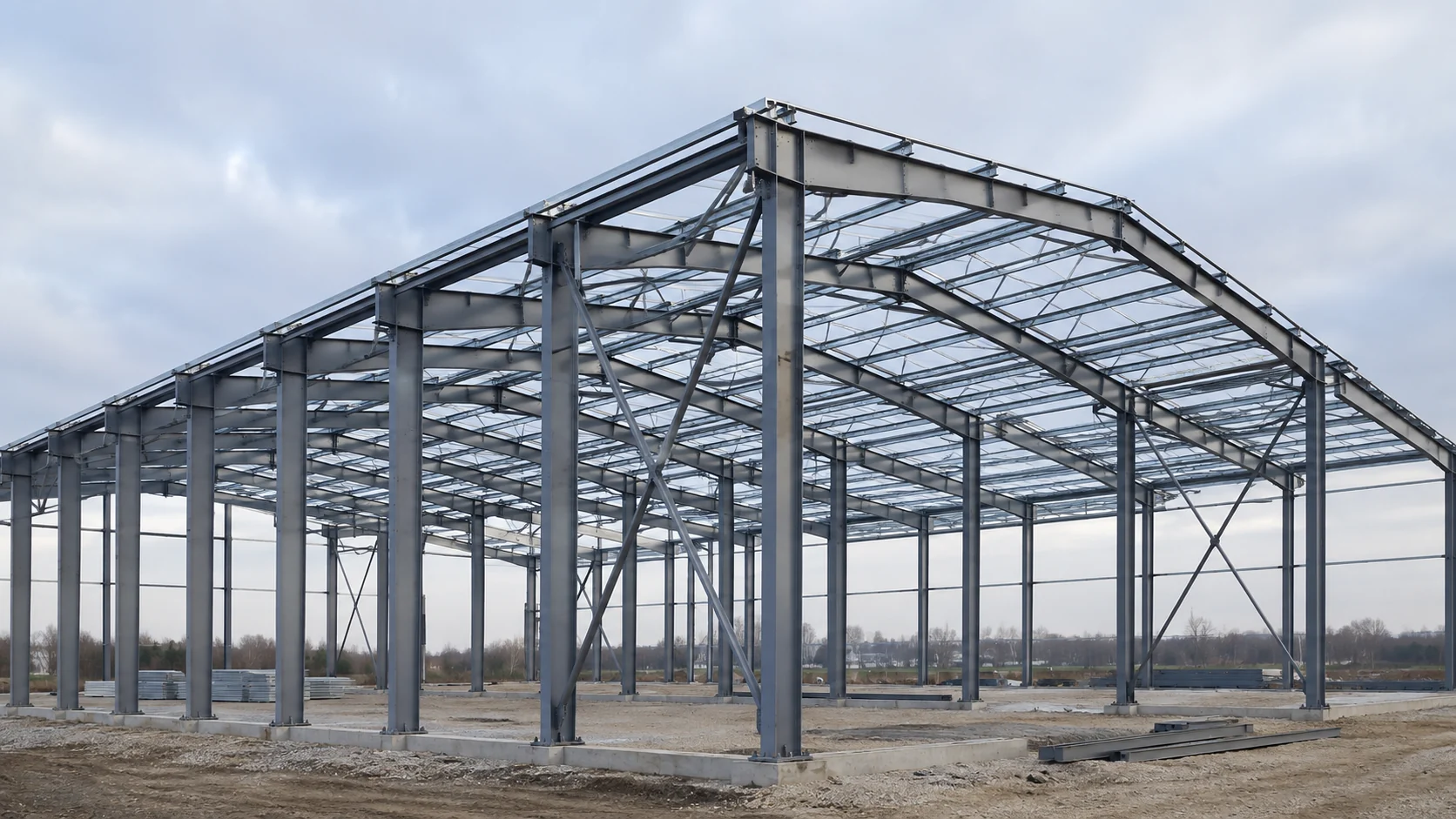

Состав металлического каркаса определяется проектом, но обычно в нём различают колонны, балки или ригели, фермы, связи, прогоны и узловые детали. Эти элементы работают совместно: удаление или произвольная замена одного из них может изменить расчётную схему всей системы.
Колонны принимают усилия от расположенных выше элементов и передают их к опорной части и основанию. Балки и ригели участвуют в работе перекрытий и покрытий. Фермы позволяют организовать стержневую систему для заданной схемы пролёта. Прогоны поддерживают элементы покрытия или стенового ограждения и передают воздействия дальше на основные несущие конструкции.
Связи — не «второстепенный металл», который можно исключить ради упрощения монтажа. Они участвуют в обеспечении предусмотренной пространственной работы и устойчивости элементов. Их расположение, сечения и узлы задаются документацией.

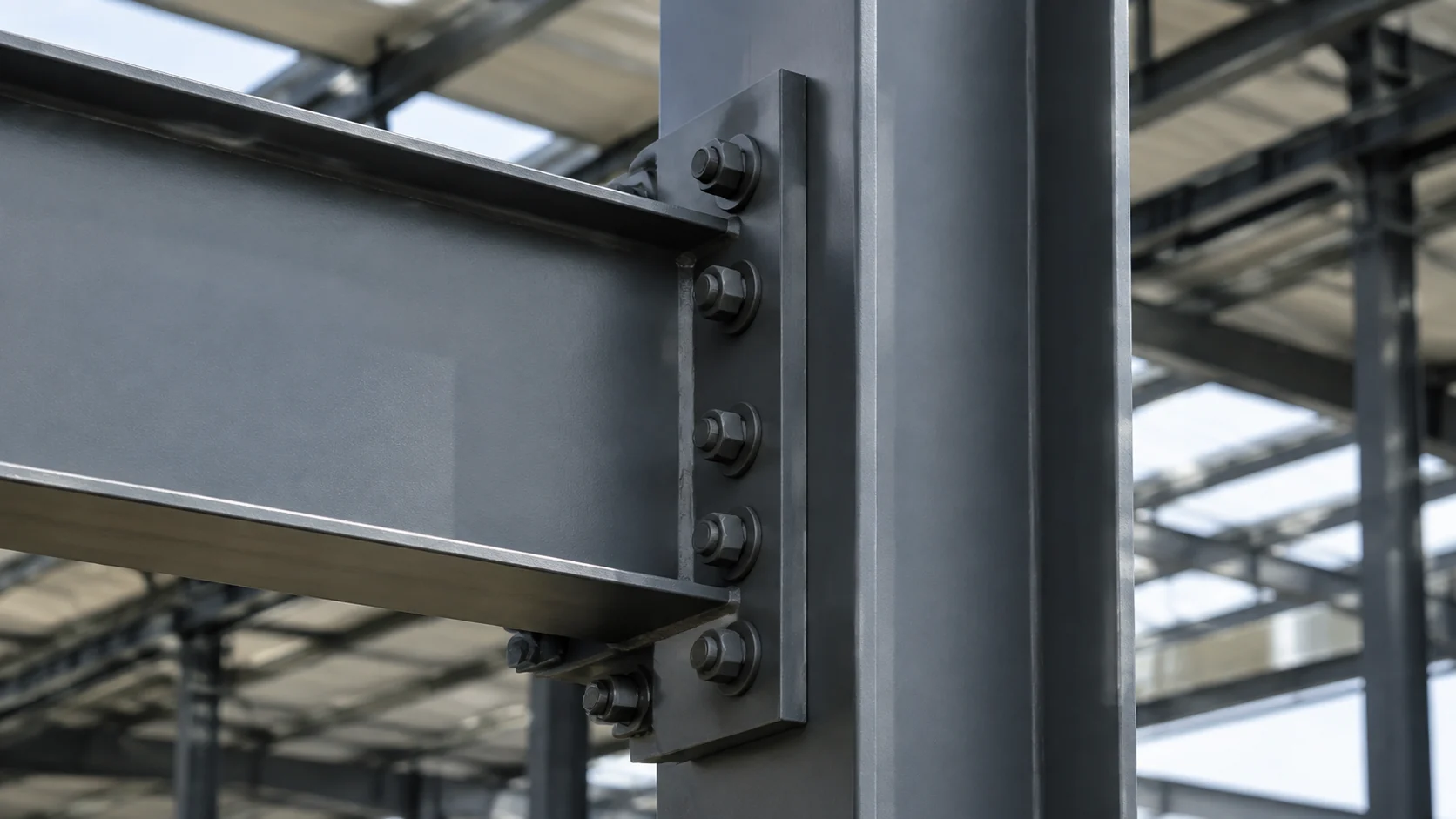

К узловым и опорным деталям относят фасонки, ребра, опорные плиты, фланцы, накладки, болты и другие элементы конкретного соединения. Для заказчика важно видеть не только ведомость основных профилей, но и комплектность всех деталей: каркас нельзя собрать из одних колонн и балок без проектных узлов.
Какие виды строительных металлоконструкций бывают?
Металлоконструкции классифицируют по функции, форме, способу изготовления и соединения, а также по условиям работы. Единственного универсального списка нет: один элемент одновременно относится к нескольким группам.
По функции можно выделить несущие элементы, ограждающие системы, лестницы и площадки, опоры инженерных коммуникаций, технологические рамы и вспомогательные конструкции. При этом слово «вспомогательный» не означает, что деталь допустимо менять без согласования: её роль устанавливает документация.
По конструктивной форме встречаются сплошностенчатые и решётчатые элементы, рамы, фермы, балки, колонны, оболочки и пространственные системы. По способу изготовления элементы могут использовать прокатные профили, сварные составные сечения, гнутые детали и сочетания разных заготовок.
По соединениям различают, в частности, сварные и болтовые решения. Это не выбор между двумя взаимозаменяемыми способами «по удобству монтажника». Тип соединения, класс и расположение крепежа, подготовка поверхностей, параметры сварных швов, доступ для выполнения и контроля определяются проектом и технологической документацией.
Наконец, конструкцию рассматривают с учётом среды и режима эксплуатации: температуры, влажности, агрессивных воздействий, требований пожарной безопасности, доступности осмотра и ремонта. Эти условия влияют на материал, конструктивное решение и систему защиты, но не сводятся к одному универсальному покрытию.
Как металлоконструкция воспринимает нагрузки?
Металлоконструкция воспринимает воздействия как система элементов, соединений и опор, работающая по принятой расчётной схеме. Проектировщик задаёт геометрию, закрепления, нагрузки и их сочетания, после чего проверяет предусмотренные нормами состояния элементов и системы.
Для балки существенны не только профиль и материал, но и пролёт, опирание, места приложения воздействий, раскрепление, работа узлов и ограничения по перемещениям. Для колонны важны длина, закрепление, внецентренность, связи и взаимодействие с основанием. Для фермы — схема решётки, узлы, передача нагрузок и устойчивость сжатых элементов. Поэтому фраза «металл выдерживает большую нагрузку» без исходных данных не даёт проверяемой информации.
ГОСТ 27751-2014 устанавливает общие принципы обеспечения надёжности строительных конструкций и оснований при проектировании, расчёте, возведении, изготовлении и эксплуатации. Практический смысл для заказчика прост: качество нельзя приписать только марке стали. Надёжность создаётся всей цепочкой решений и подтверждений.
Почему нельзя выбрать конструкцию только по размеру профиля?
Размер профиля не показывает, как элемент будет работать в конкретном здании. Один и тот же двутавр при другой длине, схеме опирания, системе связей, нагрузках или узлах получает другую расчётную задачу.
Опасная упрощённая формула выглядит так: «для такого пролёта всегда подходит такой номер балки». В ней отсутствуют постоянные и временные воздействия, расположение нагрузок, закрепления, требования по деформациям, монтажные стадии и параметры материала. Даже совпадение геометрии не подтверждает возможность замены, если отличаются нормативный документ, свойства стали, узлы или способ изготовления.
Подробный разбор этой границы приведён в материале АР ФАРВАТЕР о применении стальных горячекатаных двутавров. Главный принцип остаётся тем же для других профилей: сначала функция элемента и исходные данные, затем расчёт и документация, и только после этого — закупочная позиция.
Если поставщик предлагает «аналог», полезно запросить сопоставление с исходной позицией проекта. Решение о замене должно пройти установленное для объекта согласование; устное сходство формы или массы не является техническим подтверждением.
Как проходит путь от проектирования до монтажа?
Путь металлоконструкции начинается с исходных данных и проектного решения, а заканчивается не отгрузкой с завода, а монтажом и подтверждением выполненных работ. Передача информации между стадиями так же важна, как обработка металла.
| Этап | Результат этапа | Что важно проверить заказчику |
|---|---|---|
| Исходные данные | Назначение объекта, параметры площадки, воздействия, ограничения и требования | Полноту и актуальность сведений, ответственных за их выдачу |
| Проектирование | Расчётная схема, сечения, узлы, требования к материалам и защите | Согласованную версию документации и связь между чертежами и спецификациями |
| Подготовка производства | Производственная документация и технологическая последовательность | Устранение противоречий до запуска деталей в работу |
| Изготовление и контроль | Детали и отправочные элементы установленной комплектности | Идентификацию марок, геометрию, соединения, защиту и записи контроля в требуемом объёме |
| Комплектование и доставка | Комплект для согласованной очередности монтажа | Маркировку, упаковку, сохранность и сопроводительные документы |
| Монтаж | Конструкция в проектном положении | Последовательность, временные закрепления, проектные узлы и исполнительные записи |
ГОСТ 23118-2019 охватывает не только материал, но и общие требования к точности изготовления, соединениям, комплектности, маркировке, приёмке, контролю, транспортированию, хранению, документу о качестве и указаниям по монтажу. Конкретный состав процедур и документов уточняют по применимой документации объекта и договору.
Когда один подрядчик отвечает за несколько стадий, это может упростить координацию, но не отменяет контроль версий и распределение ответственности. На сайте компании полный цикл вынесен в отдельное направление строительства зданий под ключ; в информационной статье достаточно одной контекстной ссылки без повторения коммерческих обещаний.
Какие документы и параметры проверяют при заказе?
При заказе конструкцию связывают с актуальной проектной маркой и спецификацией, а затем проверяют требования к материалу, геометрии, соединениям, защите, комплектности и подтверждающим документам. Универсальный перечень для всех объектов невозможен: его определяют проект, применимые нормы и договор.
До размещения заказа полезно зафиксировать:
- обозначение позиции и версию документации;
- материал и нормативный документ на исходную продукцию;
- геометрию, количество, длины и допустимые отклонения в требуемом объёме;
- отверстия, фасонки, ребра, опорные и соединительные детали;
- требования к сварным или болтовым соединениям;
- подготовку поверхности и систему защиты;
- маркировку, деление на отправочные элементы и комплектность;
- состав документов на продукцию и выполненные операции;
- условия упаковки, перевозки, хранения и передачи в монтаж.
Этот список — навигатор для чтения документации, а не готовое техническое задание. Нельзя дополнять проект догадкой или переносить требования с похожего объекта. Если в документах есть расхождения, их устраняют до изготовления через установленную процедуру, а не устным решением на площадке.
При приёмке также важно различать документы по предмету. Сертификат или иной документ на металл относится к исходной продукции; документ о качестве изготовленной конструкции — к результату производства; исполнительная документация — к выполненным работам. Один документ не следует автоматически считать заменой другого.
Что влияет на надёжность и долговечность металлоконструкций?
На надёжность и долговечность влияет вся цепочка: исходные данные, расчёт, конструктивные решения, материал, изготовление, защита, монтаж, контроль и эксплуатация. Поэтому корректно обещать можно только соответствие конкретным требованиям, а не универсальный срок службы без условий.
Ошибки могут возникнуть на любом переходе. Неполные исходные данные искажают расчётную задачу. Несогласованная замена меняет принятое решение. Отклонения геометрии осложняют сборку и работу узлов. Повреждение покрытия при перевозке или монтаже нарушает принятую систему защиты. Изменение связей на площадке способно повлиять на пространственную работу каркаса.
Долговечность нельзя свести к толщине металла или названию краски. Нужно учитывать среду, подготовку поверхности, совместимость слоёв, качество нанесения, повреждения, доступность осмотра и предусмотренное обслуживание. Требования пожарной безопасности также рассматриваются отдельно: сталь негорюча как материал, но несущая способность элемента при нагреве требует проектной оценки и, когда это предусмотрено, соответствующего решения по огнезащите.
Заказчику полезно проверять не рекламное обещание «служит десятилетиями», а документированный маршрут: какое условие задано, где оно отражено в проекте, как переведено в производство, чем подтверждено и кто принимает результат.
Когда заказчику нужна консультация проектировщика или изготовителя?
Консультация нужна до заказа, если не определены функция элемента, расчётная схема, сечение, узлы, защита или порядок монтажа. Она также обязательна по смыслу проектной процедуры, когда предлагается заменить материал, профиль, соединение либо другую характеристику принятого решения.
Проектировщик отвечает на вопрос, какое решение обеспечивает требования объекта. Изготовитель оценивает производственную технологичность, доступность операций, деление на отправочные элементы, контроль и комплектование. Монтажная организация проверяет выполнимость предусмотренной последовательности и подготовку площадки. Эти роли взаимодействуют, но не подменяют друг друга.
Для первого обращения полезно подготовить назначение объекта, местоположение, имеющуюся проектную или исходную документацию, требуемую стадию работ и известные ограничения. Если документация уже выпущена, передают её актуальную согласованную версию, а не отдельный скриншот спецификации.
Строительная металлоконструкция — это не набор профилей, а спроектированная, изготовленная и смонтированная система с проверяемой связью между исходными данными и результатом. Чем раньше заказчик фиксирует эту связь, тем меньше риск, что техническое решение будет потеряно между расчётом, закупкой, производством и площадкой.
